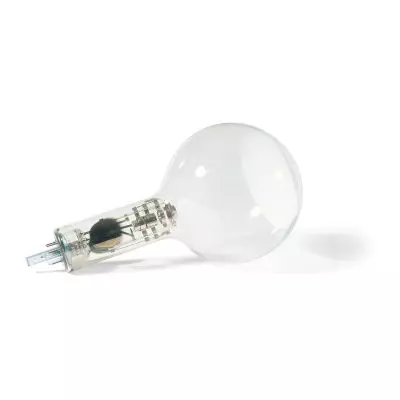

Elektronenbeugungsröhre S U185711 3B Scientific

Beschreibung Elektronenbeugungsröhre S U185711 3B Scientific

Hochevakuierte Elektronenröhre zum Nachweis der Wellennatur von Elektronen durch die Beobachtung von Interferenzen, die nach Durchtritt der Elektronen durch ein polykristallines Graphitgitter entstehen (Debye-Scherrer-Beugung) und auf dem Fluoreszenzschirm sichtbar sind. Bestimmung der Wellenlänge in Abhängigkeit der Anodenspannung aus den Radien der Beugungsringe und den Netzebenenabständen von Graphit. Bestätigung der de-Broglie’schen Hypothese.

Heizspannung: 6,3 V AC Max.
Anodenspannung: 5000 V
Anodenstrom: ca. 0,1 mA bei 4000 V
Gitterkonstanten von Graphit: d10 = 0,213 nm, d11 = 0,123 nm
